Quali sono le tendenze chiave nella progettazione di un sistema di tracciamento del calore?

Durante la progettazione di unTracciamento del caloreIl sistema, diversi fattori chiave deve essere valutato per garantire efficienza, sicurezza ed efficienza. Tali aspetti includono fattori ambientali, selezione tecnologica, layout di installazione, controllo e monitoraggio, standard di sicurezza e analisi economica.

1. Requisiti di applicazione

Scopo: protezione antigelo, manutenzione della temperatura di processo, controllo della viscosità, Anti condensazione o sicurezza (es.

Intervallo di temperatura: definire le Temperature minime e massime richieste (ad es., mantenere un processo chimico a 50 ° C invece di prevenire il congelamento a 5 ° C).

2. Fattori ambientali

Intervallo di temperatura: il sistema deve essere progettato per funzionare entro la gamma di Temperature estreme attesa dell'ambiente, comprese le temperature più basse e più alte.

Condizioni climatica: fattori come pioggia, neve, vento e polvere possono incidere sulle prestazioni e sulla durata del sistema di tracciamento del calore. Ad esempio, in aree con pesante nevicata, il sistema deve essere in grado di resistere al peso del ghiaccio e della neve.

3. Caratteristiche del fluido e del processo

Proprietà del fluido: punto di congelamento, viscosità, stabilità termica e potenziale per la cristallizzazione o la separazione di fase.

Specifiche della conduttura/attrezzatura: materiale (metallo e plastica), diametro, lunghezza e tipo di isolamento/spessore.

Calcolo della perdita di calore: misurare la perdita di calore utilizzando gli standard industriali (come IEEE 515, ASHRAE) per determinare il numero richiesto di watt di tracciamento del calore.

4. Selezione della tecnologia di tracciamento del calore

Tracciamento del calore elettrico: utilizzato per cavi isolati ad alta temperatura autoregolanti, a potenza costante o minerali (MI).

-Molto adatto per un controllo preciso, bassa manutenzione e posizione remota.

5. Steam tracking:

Utilizzare tubi a vapore;

Tracciamento del glicole etilenico: glicole etilenico riscaldato dalla circolazione;

6. Calcolo della perdita di calore:

Il calcolo accurato della perdita di calore è essenziale per determinare la potenza di riscaldamento richiesta e garantire l'efficienza energetica. Questo richiede di prendere in esame fattori come l'area superficiale della conduttura, la differenza di temperatura tra la conduttura e l'ambiente e la conduttività termica del materiale isolante.

7. Controllo della temperatura:

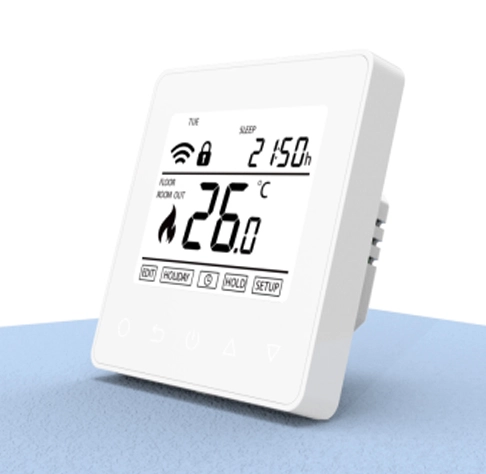

Il sistema può chiedere un termostato o un altro meccanismo di controllo per mantenere il campo di temperatura richiesto. Questo è particolarmente importante nelle applicazioni in cui è indispensabile un controllo preciso della temperatura, come nella lavorazione chimica.

8. Sistema di monitoraggio:

I sistemi di monitoraggio remoto e rilevamento dei guasti possono migliorare l'efficienza e la manutenzione dei sistemi di tracciamento del calore. Questi sistemi possono alert gli operatori prima che i problemi di potenziale si risolvano per una manutenzione tempestiva.

9. Standard di sicurezza

Standard antideflagrante: nelle aree pericolose, il sistema deve essere conforme a standard antideflagranti come ATEX. Questo può includere l'uso di tipi di cavi speciali e metodi di installazione per prevenire scintille o surriscaldamento che possono accendere gas o liquidi infiammabili.

Messa a terra e isolamento: messa a terra e isolamento adeguati sono essenziali per prevenire i rischi elettrici. Questo include garantire che tutti i collegamenti elettrici siano collegati a terra e che gli strati isolanti di cavi e elementi riscaldanti siano intatti e non danneggiati.

10 analisi economiche

Investimento iniziale: il costo del sistema di tracciamento del calore deve essere valutato, comprese attrezzature, sistemi di installazione e controllo. Anche se il tracciamento elettrico può avere costi iniziali più elevati rispetto al tracciamento a vapore, può ottenere un risparmio a lungo termine aumentando l'efficienza e riducendo la manutenzione.

Costi operativi: i costi a lungo termine come il consumo e la manutenzione dell'elettricità devono essere inclusi in analisi economiche. Ad esempio, il costo dell'elettricità fornita a un sistema di tracciamento del calore in tutto il suo intero ciclo di vita deve essere rispetto al costo del vapore o di altre fonti di riscaldamento.

Piano di manutenzione: il piano di manutenzione regolare aiuta a prevenire i guasti e a prolungare la durata del sistema. Questo può includere ispezioni regolari, pulizia e sostituzione di componenti usurati.

Facendo fronte a questi fattori, un sistema di tracciamento del calore ben progettato può garantire l'efficienza operativa, la sicurezza e la durata della vita, riducendo al minimo i costi energetici e i tempi di fermo al grEatest misura possibile
